MPM

Artikel 4.RS05.R

Musterteil/Anwendungsbeispiel

RAPID Präzisionsschleifgerät

Zum fliegend Rundschleifen oder zwischen Spitzen an Flachschleifmaschinen

  • Ideal für Einzel- und Kleinserienteile
  • Rationell und angenehm einfach zu bedienen
  • Seit 1980 bewährtes Prinzip
  • Attraktiv niedriger Preis
  • Optionale Zubehöre:
    ER32 Spannzangen
    ER11-Adapter
    3-Backen-Futter
    Magnetfutter
    Mitnehmerscheibe

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
4.RS05.R 1069556A RAPID Präzisionsschleifgerät zum fliegend Rundschleifen oder zwischen Spitzen, an Flachschleifmaschinen

Technische Details

Technische Daten
Auflagefläche ca. 350x100mm
Gewicht ca. 13kg
Höhe ca. 128mm
Index-Teilapparat 15° (+/- 1')
Spitzenhöhe ca. 45mm
Spindelaufnahme ER32 (für Spannzangen Ø 2-20mm)
Spindelrundlauf 0,002mm
Antrieb E-Motor, stufenlos regelbar, 0-300U/min, Rechts- / Linkslauf umschaltbar
Netzanschluss 115-230V / 50-60Hz / 70W

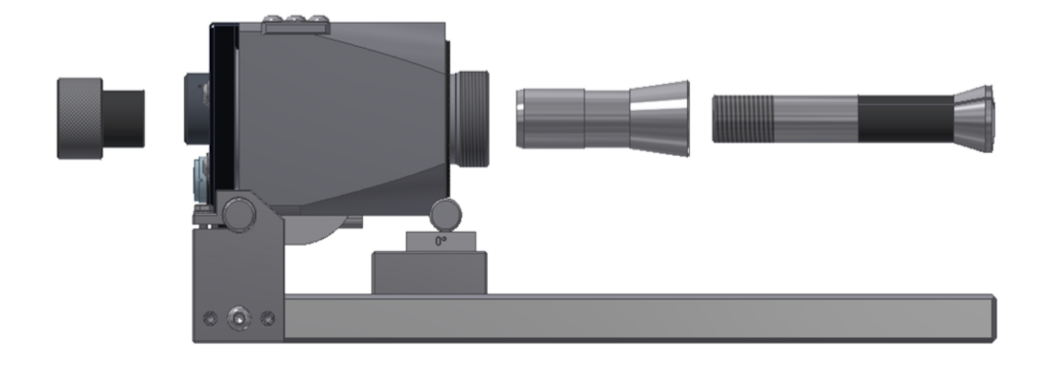

Maßzeichnungen

Anwendungsbeispiele

Oft wird akut ein rundgeschliffenes Einzelteil benötigt...!
Sie lösen diese Aufgabe mit erweiterten Möglichkeiten Ihrer Flachschleifmaschine



Für ER32 Spannzangen
2-20mm (Standard)

Mitnehmerscheibe
Ø80mm (1068675A)

Adapter ER32 für ER11
Spannzangen 1-7mm
1053704A

Adapter für 3-Backenfutter
Ø80mm, 1007358A
Futter = 1011397A

Adapter für DECKEL S20x2
Spannzangen 3-16mm
1047548A

Adapter für Magnetfutter
Ø80mm, 1065448A
Futter = 1047644A

RAPID für sofortigen Einsatz!

ZubehörBeschreibungArtikel
Steuergerät, für RAPID Schleifgeräte 4.SG01zum Produkt
3-Backenfutter für RAPID Schleifgeräte 4.0.BF080zum Produkt
Magnetspannfutter für RAPID Schleifgeräte 4.0.MF.xxxzum Produkt
Spannzangen-Aufnahmen für RAPID Schleifgeräte 4.0.xxxzum Produkt
Mitnehmerspitze für RAPID Schleifgeräte 4.MNS01.80zum Produkt
